防逆流如何解決?
編輯 時間:2023-02-28

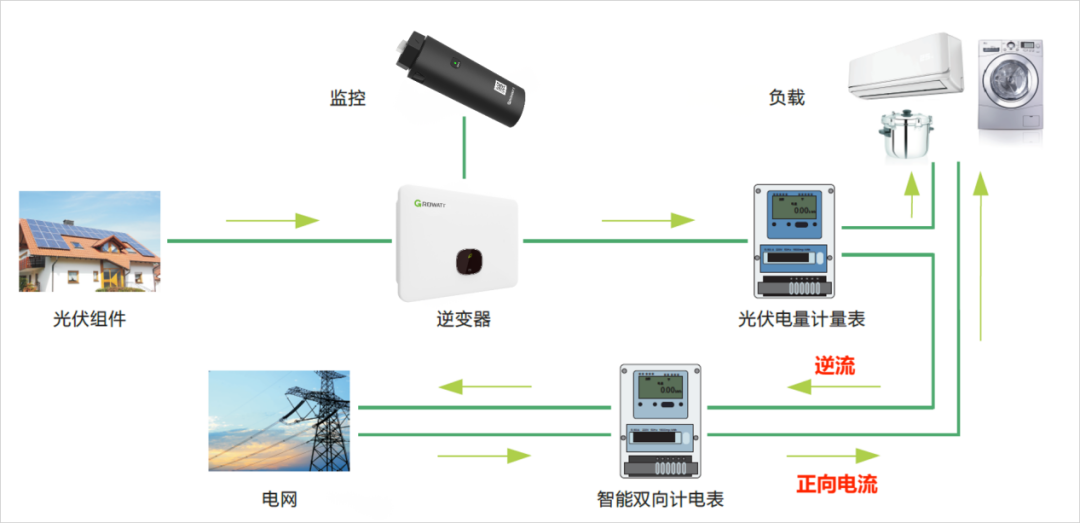

在供配電系統中,一般是由配電變壓器向負載供電,電流由電網側流向負載,稱為正向電流。安裝光伏發電系統后,當光伏發電系統功率大于本地負載功率,負載無法完全消納時,剩余電能饋入電網,由于電流方向與常規相反,所以稱之為逆流。
什么是防逆流
正常光伏發電系統是將光伏組件的直流電轉變?yōu)榻涣麟姴⑷腚娋W(wǎng),帶防逆流的光伏系統是光伏發的電僅供本地負載使用,防止光伏系統發的電送入電網。
防逆流原因
一般的光伏電站并沒有防逆流的要求,需要安裝防逆流的原因主要有以下幾種:
什么是防逆流
正常光伏發電系統是將光伏組件的直流電轉變?yōu)榻涣麟姴⑷腚娋W(wǎng),帶防逆流的光伏系統是光伏發的電僅供本地負載使用,防止光伏系統發的電送入電網。
防逆流原因
一般的光伏電站并沒有防逆流的要求,需要安裝防逆流的原因主要有以下幾種:
1.受到上一級變壓器容量限制,當?shù)毓╇姴块T不允許新增并網;
2.由于手續、并網資料不齊等原因無法并網;
3.某些地區因政策原因不允許并網;
4.具備消納能力可以自發自用。
防逆流原理
在入戶進線側主線上安裝防逆流電表/CT采集母線上的實時功率、電流的大小和方向,當檢測到有電流流向電網時,防逆流電表通過RS485通訊方式將數據傳輸給逆變器,逆變器降低輸出功率,使流向電網的電流始終保持接近于0的狀態,從而實現防逆流。
防逆流解決方案
根據不同應用場景,古瑞瓦特提供多種靈活的解決方案,對于只有1臺逆變器的光伏電站可搭配古瑞瓦特智能電表實現防逆流功能,針對使用多臺逆變器的電站可采用古瑞瓦特智慧能源管理器實現防逆流功能。
01

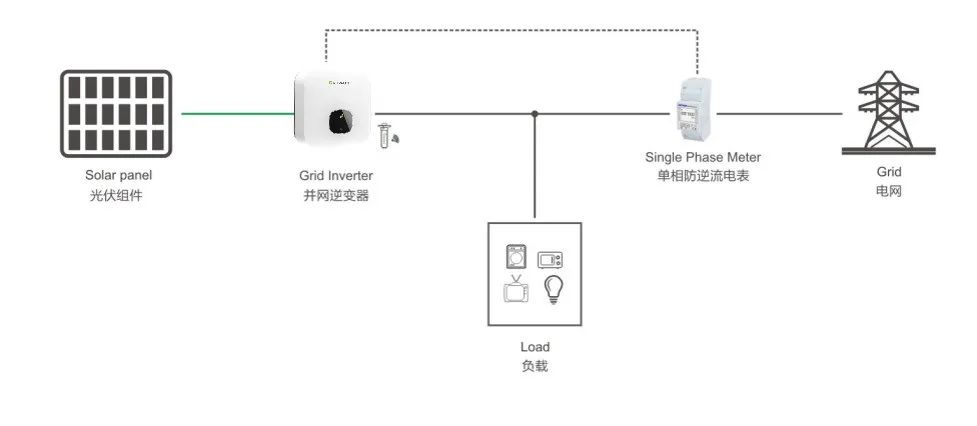

單機單相防逆流系統解決方案
02

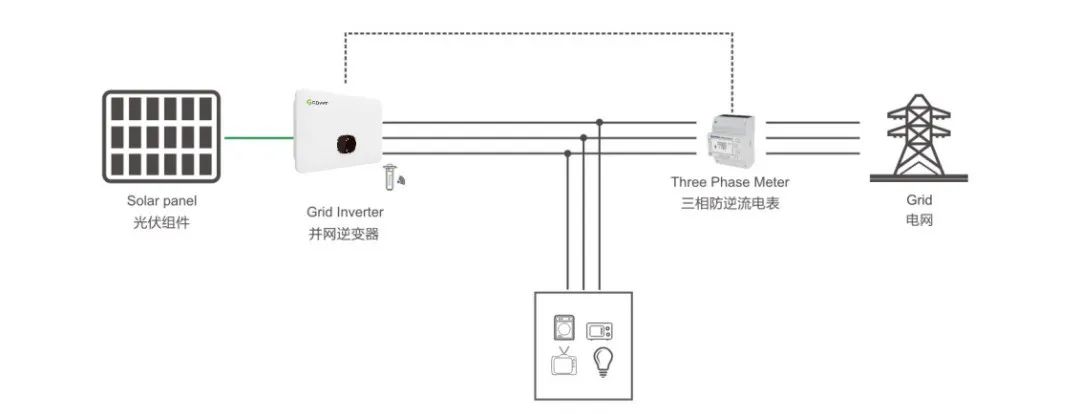

單機三相防逆流系統解決方案

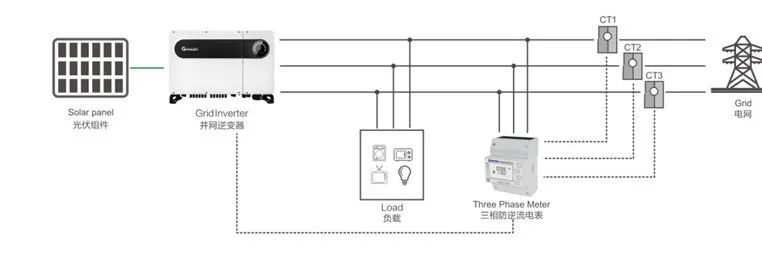

三相防逆流電表孔徑為8*8mm,適合接入線徑為16mm2,最大接入為25mm2,需考慮入戶進線側主線線徑是否能夠接入。如果線徑超過25mm2則需要采用防逆流電表+CT(電流互感器)解決方案。
智能電表是為防逆流和消納監控設計的一對一解決方案,與光伏逆變器配套使用。智能電表通過RS485與逆變器連接,安裝簡單且節省系統成本。用戶根據實際情況選擇直連電表或CT電表。
03

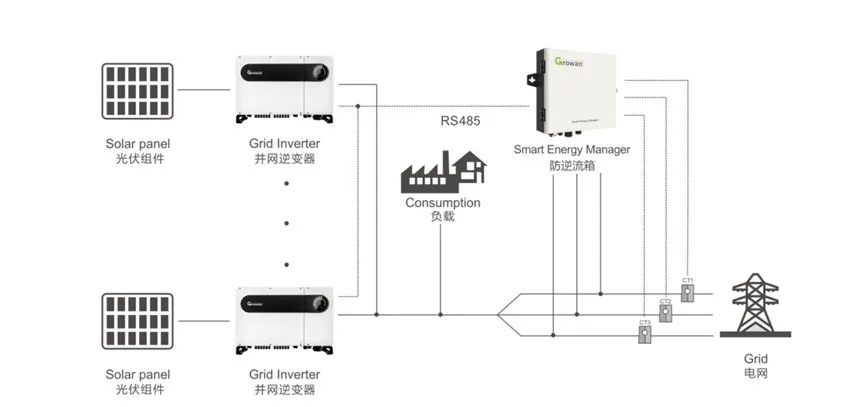

多機防逆流系統解決方案
智慧能源管理器處于逆變器、用戶負載和電網之間,檢測并網接入點的電壓和電流,根據用戶的需求和設定,實時調節逆變器的輸出功率,從而控制整個光伏并網系統最終輸出到電網的功率。
注意事項:
(1)互感器安裝前必須將其二次與智慧能源管理器接好,確保互感器二次沒有開路。
(2)安裝互感器時,鐵芯切面處不得有雜質、灰塵等異物落入,以免影響互感器性能。

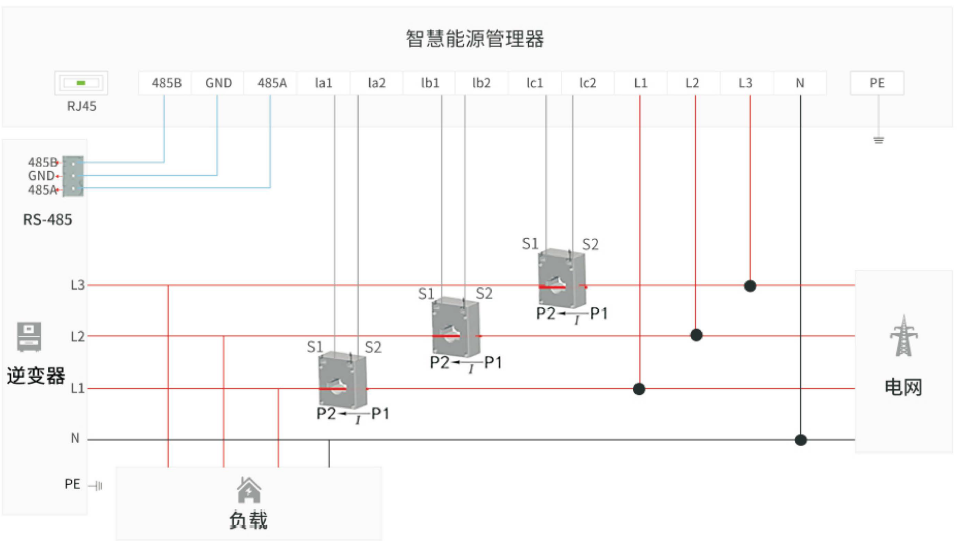

(3)電流互感器兩面有Pl、P2的絲印,用來區分方向,參考下圖進行接線, Pl側靠近電網, P2側靠近逆變器和負載。
