并網柜主要由刀閘、斷路器及有關的控制元件組成，由于其連接發電機系統和電網系統，安裝有完備的并網保護裝置，起到發電機并網作用，而被稱為“并網柜”。 光伏并網柜作為光伏電站的總出口存在于光伏系統中，是連接光伏電站和電網的配電裝置，可以保護、計量光伏發電的總量，方便故障檢修管理，提高發電系統的安全性和經濟效益。具備檢失壓分閘、檢有壓合閘、過流保護、過電壓保護、孤島保護、防逆流保護、諧波治理、無功補償等多項保護功能，同時具備顯示光伏發電系統運行參數和狀態指示，被廣泛運用于光伏發電系統，與光伏并網逆變器配套使用可組成一套完整的光伏發電系統解決方案。

  光伏并網柜的特點

  （1）先進：可選配電能質量治理設備（APF、SVG），可針對現場電力問題（諧波、功率因數等）針對性治理，確保驗收通過；

  （2）省心：自動化程度高，可以在不需要人干預的前提下，根據電壓情況自動長時間穩定運行（檢有壓選配）；

  （3）靈活：交流（逆變器）輸入路數可根據實際情況設計成多路；

  （4）安全：具備檢失壓跳閘，檢有壓合閘、防雷器保護、孤島保護等多種保護功能，電能計量表配置鉛封裝置；

  （5）可靠：主電路采用全銅設計，大幅減少潛在故障點，與電網可視斷點設計（大電流刀閘）；

  （6）智能：可采集電壓、電流、頻率、有功功率、無功功率，并使用ModBus-RTU通訊協議，通過RS485通訊接口實現本地/遠程數據監控。

  光伏并網柜的主要作用

  光伏并網柜在運行中，會出現電網側電壓、頻率等方面的波動對本站造成沖擊、負荷過高等現象，不僅會對電網設備造成損壞還會威脅到維護人員的生命安全。諧波問題是光伏發電的主要問題，光伏發電使用交、直流逆變器，由于逆變器是通過半導體功率開關的開通和關斷作用，把直流電轉變為交流電，在此環節會產生諧波問題。另外由于光伏項目的不確定性，造成輸出功率的隨機波動，導致電網頻率偏差、電壓波動與閃變等。針對上述情況，通過安裝防孤島保護裝置采集并網電壓、頻率及電網進線電流等信號，當發生孤島現象時，快速切除并網點，使本站與電網側快速脫離。同時配置電能質量在線監測裝置，對電壓諧波、電壓波動與閃變、頻率偏差、電壓不平衡度、電壓暫降/暫升/短時中斷等進行實時監測。通過這兩種設備在光伏并網柜中的使用，為電網的可靠運行提供保障。

  光伏并網柜設計要求

  （1）光伏并網柜的箱體應有足夠的機械強度，在運輸、安裝中不發生變形，且外型美觀。外殼油漆噴涂均勻并具有抗暴曬、抗腐蝕、牢固的防附著力等特點。

  （2）光伏并網柜的箱體采用金屬材料，具有抗暴曬、不易導熱、抗風化腐蝕及抗機械沖擊等特點。開關柜金屬框架均具有良好的接地，至少設置2個接地端子，并標有明顯的保護接地符號。

  （3）光伏并網箱體應能夠從底部引入電纜。

  （4）光伏并網柜箱體防護等級不低于IP65。

  （5）光伏并網柜柜體設計滿足自然通風要求，散熱性能良好，方便現場安裝。柜頂四角配備可拆卸的起吊環。柜體采用厚度不低于2mm的冷軋鋼板制作。

  （6）光伏并網柜箱門、隔板采用靜電環氧噴塑并進行橘紋處理消除眩光。

  （7）母線的連接應采用防腐處理的螺栓、螺母、套管。母線應按國家標準（GB）的規定排列和標記。

  光伏并網柜內元件的溫升應不超出所采用標準的允許溫升極限。

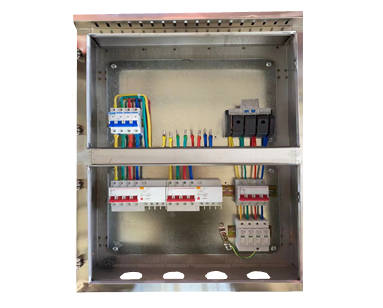

  箱體的逆變器進線孔設計在底部，方便現場直接接線

  （8）光伏并網柜內元件除應能滿足木回路的參數要求外，還應保證在規定的額定條件下安全可靠地運行，且其安裝應易于檢查和維修。

  箱體內設計有光伏過欠壓保護裝置及電壓恢復重合保護裝置，該產品除了失壓保護外，還可對電網電壓不穩定進行保護

  （9）并網柜單獨設置計量小室，內置雙向智能電表安裝支架一只，負控安裝架一只，表計上下空間符合相關要求。計量室單獨開門，可鉛封，帶透明觀察窗，以便觀察抄表，在合適位置預留傳感器電纜孔一個（直徑60mm）。

  （10）光伏并網柜的斷路器帶欠壓脫扣功能，電壓整定70%，并預留一對一開一閉觸點，設置開關狀態指示，電壓、電流指示。 防雷模塊具有過熱、過流保護功能。防雷模塊劣化后能自動永久斷開。

  （11）提供光伏并網柜內部原理圖、接線示意圖、安裝示意圖。

  （12）光伏并網柜要求安裝相應的斷路器間隔，預留安裝的空間（設計圖紙經買方確認后進行）。

  （13）設置母線室，單獨開門（設計圖紙經買方確認后進行）。

  （14）二次設備、接線應標明原理圖和安裝圖標號，標號應正確、完整、清晰、牢固。

  （15）二次回路的接線端子排安裝位置與一次接線對應，要充分考慮方便用戶安裝接線和檢修。

  （16）二次導線采用阻燃多股銅芯塑料導線。

  （17）光伏并網柜的二次回路承受2kV工頻耐壓試驗無破壞性放電。

  （18）所有進出直流配電柜的控制配線及端子均需做配線標記，該標記的文字與編號應與控制原理圖上的一致。所有配線標記采用阻燃材料。

  （19）配線主回路應按國標規定的顏色和文字標注。
