該產品主要應用于分布式光伏發電系統逆變器交流輸出和并網點負載之間，具有防雷保護及形狀保護、電能測量功能，供三相電能的計量與控制管理。

  集成化設計理念，提供并網保護功能及預留電表安裝位置。

  元器件采用國內外知名品牌，具有相關產品認證，嚴格按照供電局功能要求配置。使用智能并網斷路器，提供電網電壓、電流異常和系統漏流保護，當電網恢復正常后自動恢復供電，提高發電的安全性。

  布局合理，結構緊湊，造型美觀，功能區分清晰，電表位置有透明窗口方便觀察。防護等級高，可以定制防塵、防水及防止飛蟲等異物進入的柜體。

  電能表室門錯可以加掛鎖招封，箱門需要專業鑰匙開啟并且加裝了開門報警裝置，實現專業管理，也能防止竊電行為。

  嚴格執行各項出廠檢測，提高并網箱使用安全性及可靠性。

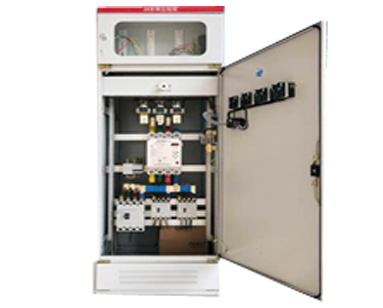

  光伏并網柜是連接光伏電站和電網的配電裝置，其主要作用是作為光伏電站與電網之間的分界。對于低壓并網的光伏電站，光伏并網柜還可以加裝參考計量及一些保護功能。

  1）開關柜采用標準模塊化設計，由模數E=25mm的各種標準單元組成，相同規格的單元具有良好的互換性。

  2）所有一次設備及元件短路動、 熱穩定電流應能承受不低于母線的動、熱穩定電流值，且不損壞。所有電氣元件應經過CCC認證，配電柜應提供全型式試驗/部分型式試驗，并具有足夠運行業績。

  3）主母線和分支母線材質均選高導電率的銅材料制造。當采用螺栓連接時， 每個接頭應不少于兩個螺栓。

  4）接線二次線端子排額定電壓不低于1000V，額定電流不小于10A，具有隔板、標號線 套和端子螺絲。每個端子排均應標以編號。控制回路的導線均應選用絕緣電壓不小于1000V，除配電柜內二次插件的引接導線采用1.5mm2的多股銅絞線外，其他導線采用截面不小于2.5mm2的多股銅絞線。導線兩端均要標以編號。端子排位置應考慮拆接線方便，并留有 20%的備用量。端子排應采用阻燃型端子。

  5）主要元件選型框架斷路器，塑殼斷路器，接觸器，熱繼電器等采用國際國內優質產品，具備國內認證的產品。選用 ABB 斷路器，菲尼克斯防雷器等高品質器件。框架斷路器自帶智能保護單元配置 ; 保護單元具有完善的三段式保護、上下級配合功能。饋線塑殼斷路器應采用電子式脫扣器或熱磁式電子脫扣器。

  開關柜內各個控制及顯示元件如：選擇開關、按紐、指示燈、繼電器、電流互感器等應選用有運行經驗的優質產品。
